Những tiêu chuẩn quốc tế nào áp dụng cho X-Ring? Giải thích chi tiết về các hệ thống tiêu chuẩn thứ nguyên chung

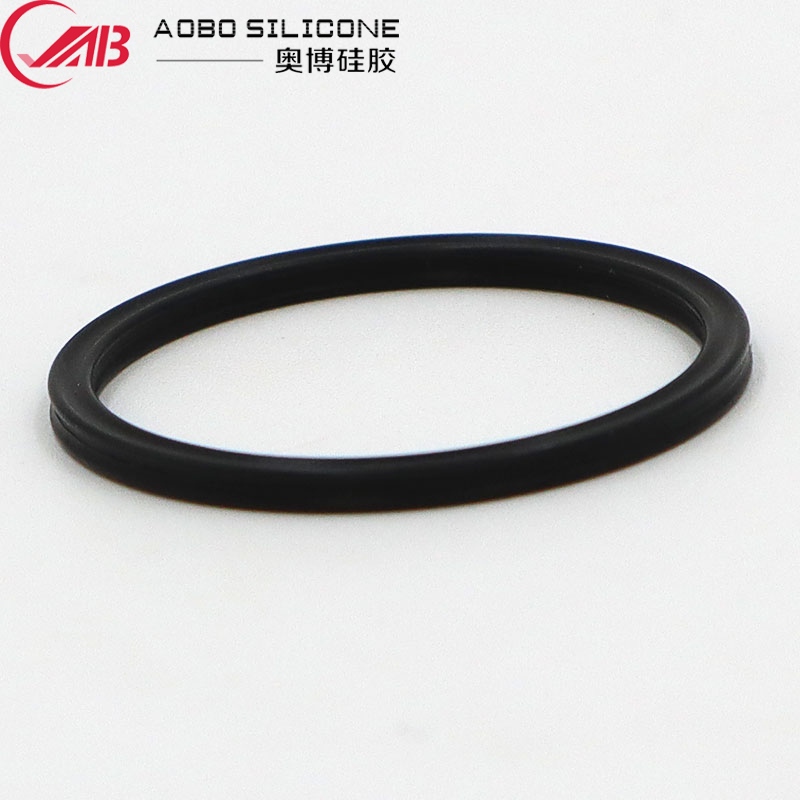

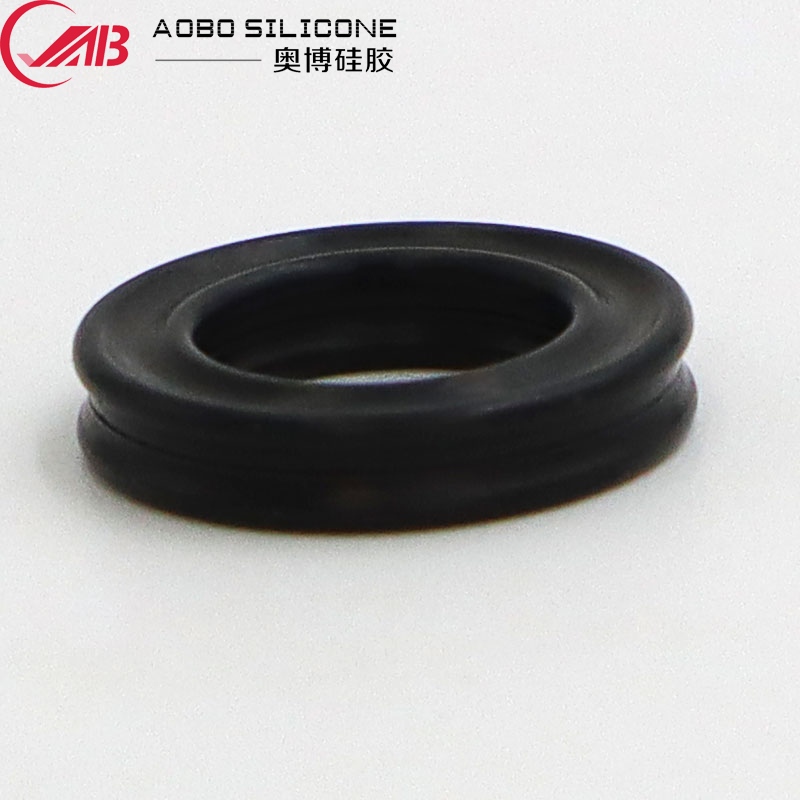

Trong các tình huống làm kín động như hệ thống thủy lực và khí nén, máy móc xây dựng và thiết bị máy công cụ,Nhẫn chữ X(còn gọi là vòng bốn) đang dần thay thế vòng chữ O truyền thống trong ứng dụng thực tế, nhờ ưu điểm của cấu trúc bốn môi: ma sát thấp, lực cản lăn và hiệu suất bịt kín ổn định. Trong quá trình lựa chọn, việc làm rõ hệ thống tiêu chuẩn kích thước tương ứng là điều kiện tiên quyết cốt lõi để đảm bảo khả năng tương thích niêm phong và độ tin cậy lâu dài.

Hiện tại, không có tiêu chuẩn quốc gia độc lập nào dành riêng cho vòng chữ X ở Trung Quốc. Trong ngành, thông lệ là tham chiếu hệ thống thứ nguyên được chỉ định trong GB/T 3452.1Truyền lực chất lỏng thủy lực - Vòng chữ O - Phần 1: Chuỗi kích thước và dung saivà thực hiện các điều chỉnh kết hợp với các thông số kỹ thuật thiết kế kết cấu cho các con dấu chuyển động qua lại trong dòng GB/T 10708. Do vòng chữ X có mặt cắt ngang hình chữ thập nên kích thước lõi của chúng bao gồm đường kính trong và đường kính mặt cắt ngang có thể hoán đổi cho nhau bằng vòng chữ O có cùng thông số kỹ thuật. Chỉ các thông số như tỷ số nén và độ rộng rãnh trong thiết kế rãnh cần được điều chỉnh riêng dựa trên đặc điểm của cấu trúc bốn môi.

Hệ thống được áp dụng rộng rãi nhất trên toàn thế giới là tiêu chuẩn AS568A của Hoa Kỳ. Kích thước vòng chữ X của đại đa số các nhà sản xuất con dấu khớp hoàn toàn với trình tự kích thước vòng chữ O của tiêu chuẩn này, cho phép lựa chọn sản phẩm trực tiếp thông qua mã thông số kỹ thuật AS568. Ngoài ra, tiêu chuẩn số liệu quốc tế ISO 3601 cũng được các nhà sản xuất lớn trên toàn cầu áp dụng, phù hợp để kết hợp thiết bị xuất khẩu và hệ thống thủy lực của Châu Âu. Để hỗ trợ thiết bị Nhật Bản, kích thước tương ứng với tiêu chuẩn JIS B2401 hầu hết được tham chiếu.

Nắm bắt rõ ràng sự khác biệt về hệ thống giữa các tiêu chuẩn vòng X có thể tránh được sự không phù hợp trong lựa chọn một cách hiệu quả và cải thiện đáng kể khả năng thay thế lẫn nhau của các con dấu giữa các thương hiệu. Sự khác biệt cốt lõi giữa các tiêu chuẩn khác nhau nằm ở đơn vị kích thước, cấp dung sai và trình tự thông số kỹ thuật. Tiêu chuẩn của Hoa Kỳ sử dụng inch làm đơn vị cơ bản, trong khi tiêu chuẩn quốc gia của ISO và Trung Quốc áp dụng milimet theo hệ mét. Cần lưu ý việc chuyển đổi đơn vị trong quá trình lựa chọn để ngăn ngừa lỗi niêm phong do sai lệch kích thước. Việc kết hợp hợp lý các tiêu chuẩn vòng X với điều kiện làm việc thực tế là chìa khóa để giảm chi phí bảo trì thiết bị và kéo dài tuổi thọ làm kín.

Nếu bạn cần một bảng so sánh kích thước hoàn chỉnh về các tiêu chuẩn liên quan, thông số thiết kế rãnh hoặc lời khuyên lựa chọn phù hợp cho các điều kiện chuyển động tịnh tiến qua lại thủy lực, hãy liên hệ với chúng tôi để được hỗ trợ kỹ thuật chuyên nghiệp. Chúng tôi cung cấp các giải pháp niêm phong đầy đủ đặc điểm kỹ thuật tùy chỉnh dựa trên yêu cầu của bạn.
